SMW2020 – detailná špecifikácia

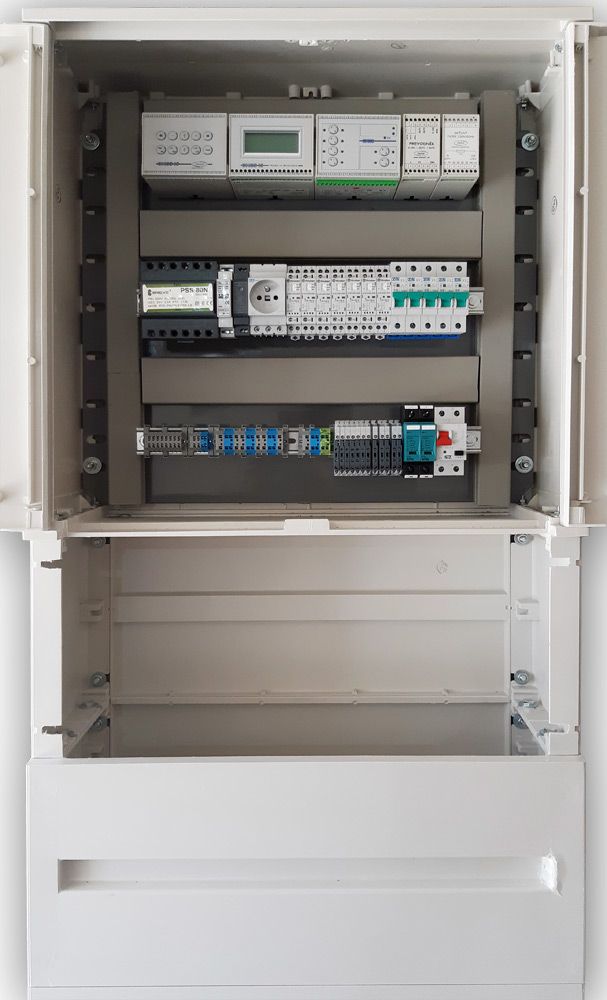

SMW2020 – Riadiaca jednotka – systém monitorovania a distribúcie dažďovej vody s pripojením na monitorovacie dispečerské pracovisko prostredníctvom GSM
Modul obsahuje riadiaci program pre komunikáciu s centrálnou jednotkou a účelovo zameraný program, ktorý v sebe zahrňuje nasledovné algoritmy monitorovania, riadenia a komunikácie:
Modul monitorovania hladiny v akumulačnej nádrži – do riadiacej jednotky prichádzajú informácie o aktuálnom stave hladiny vody v nádrži, ktorá sa monitoruje pomocou kapilárového snímač a hladiny a dažďového senzoru. Systém vyhodnocuje množstvo vody v nádrži pre SW modul na distribúciu dažďovej vody.
Modul distribúcie dažďovej vody -riadi spotrebu na-akumulovanej dažďovej vody.
Modul komunikačného rozhrania GSM – systém je možné prostredníctvom pripojenia na mobilnú stieť GSM ovládať z monitorovacieho dispečerskeho systému, ktoré je vypracované na platforne SCADA systému PROMOTIC pre užívateľa na mieru.
| Výstupy | 6 x výstup na elektromagnetické 24V ventily 1 x výstup na distribučné čerpadlo |
| Analógové vstupy | 1 x kapilárové meranie hladiny 4-20mA 1 x teplomerový vstup Ni1000 pre meranie vonkajšej teploty |
| Dvojhodnotové vstupy | 1 x digitálny vstup pre meranie tlaku manostat |
| Komunikácia | 2 x komunikačné rozhranie pre dispečerské riadenie a servis |
| Informácie pre užívateľa | 1 x display s tlačítkovou sadou pre lokálne ovládanie a nastavenie parametrov |
| Užívateľské ovládanie | 8 tlačidiel na prednom paneli pod displejom na nastavovanie a prehliadanie parametrov programového vybavenia 8 tlačidiel na priame ovládanie jednotlivých výstupov v pravej časti predného panela (prepínanie – ručne zap., ručne vyp., automat) sériová komunikácia. |
