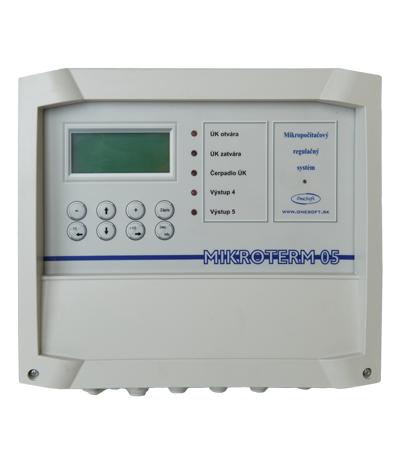

Mikroterm 05 LAN – detailná špecifikácia
Svojím technickým usporiadaním je použiteľný aj ako sekvenčný automat, alebo ako riadiaci systém technologických procesov obecného typu. Systém je programovateľný podľa požiadaviek zákazníka.
V teplárenstve MIKROTERM 05 LAN zaručuje kvalitnú a ekonomickú reguláciu vykurovacej sústavy pri podmienke zaručenia požadovanej tepelnej pohody, zaručuje optimálny pracovný režim riadenej technológie a automatické nastavovanie žiadanej teploty kúrenia v týždennom časovom režime podľa želania užívateľa. Riadiaci systém vyhovuje pre ľubovoľný kotol vyhrievaný plynným, alebo kvapalným palivom resp. solárne systémy so zásobníkom a ich kombinácie.
Technické riešenie MIKROTERM 05 LAN umožňuje napr. aj kompletnú reguláciu 3 okruhov UK s 3 čerpadlami.
| Spôsob regulácie ÚK | Ekvitermická s programovým riadením |
| Spôsob regulácie TÚV | EV ventilom na požadovanú teplotu s riadením cirk.čerpadla |
| Časové režimy prevádzky | 4 programy v týždennom režime pre ÚK 2 programy v týždennom režime pre TÚV, Termostat V každom režime programe je možné voliť teplotné hladiny v 30 minútových intervaloch v rámci týždňa |
| Analógové vstupy | 4 teplotných vstupov pre teplomery KT10 1 4 – 20 mA 3 DIG |
| Výstupy | 3 reléových výstupov (230 VAC, 1A) Imax celkovo 4A 3 výstupy pre servopohon 0 – 10VDC |
| Ovládanie | 8 – tlačidlová klávesnica |
| Zobrazovanie údajov | Štvorriadkový podsvietený 16 znakový alfanumerický displej |
| Príslušenstvo | Polovodičové teplotné snímač e na báze KTY-10 |
| Napájacie napätie | 230V (+ 10%, – 15%), 50Hz |
| Kategória inštalácie | II. |
| Pracovná teplota | 0 – 50 °C |
| Príkon | 6 VA |
| Krytie: | IP 40 |
| Rozmery | 225 x 200 x 60 mm |
