Mikroterm 05 LAN S – detailná špecifikácia

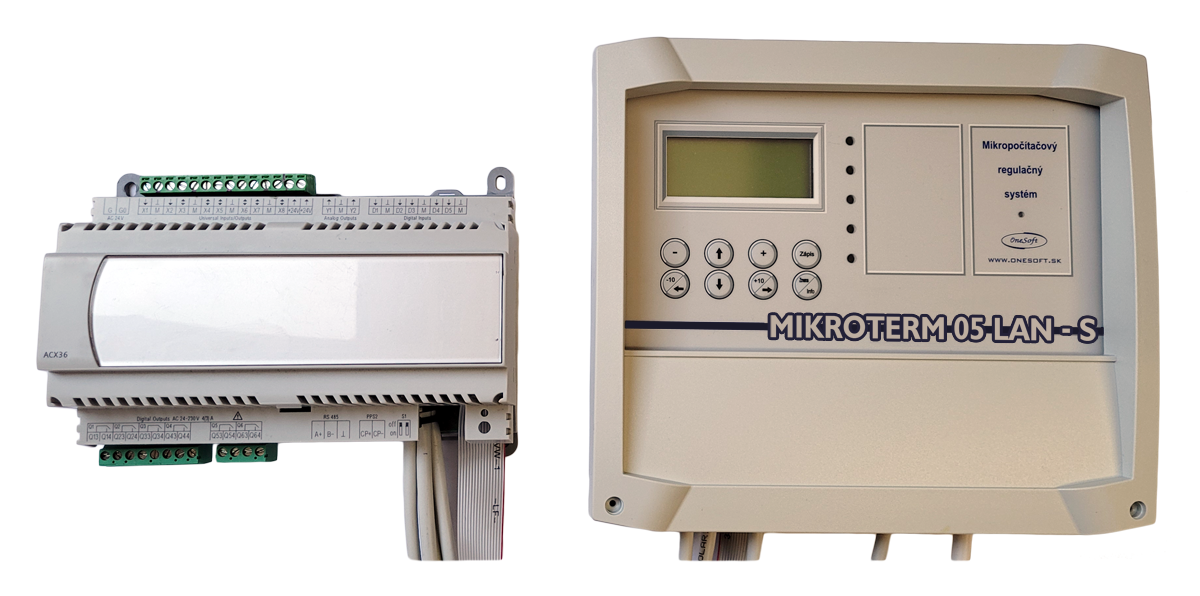

Systém, bol vyvinutý ako plne funkčná náhrada pre zariadenie SIEMENS ACX36, bez potreby úpravy silového rozvádzača s použitím pôvodných snímačov teploty a tlaku.

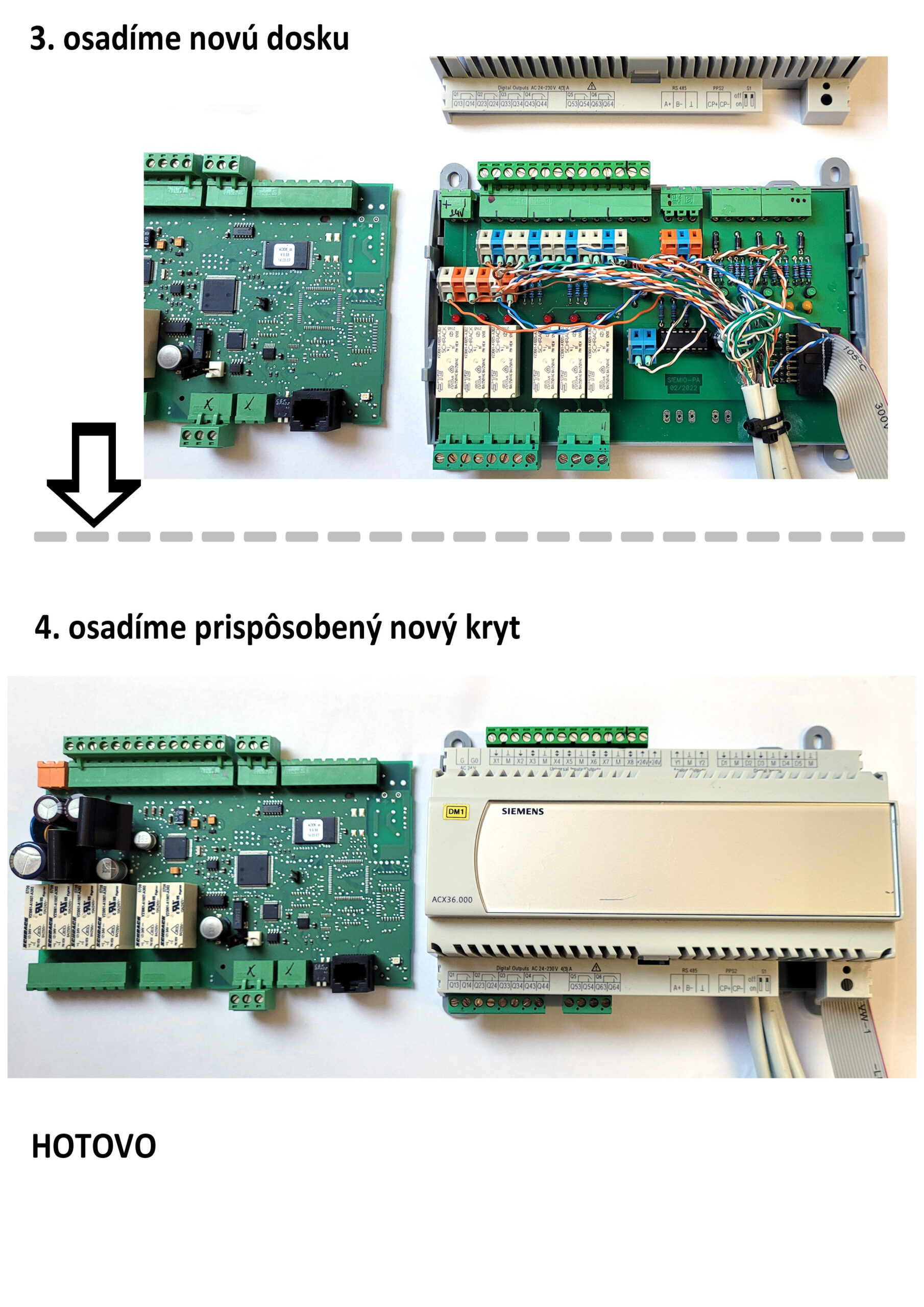

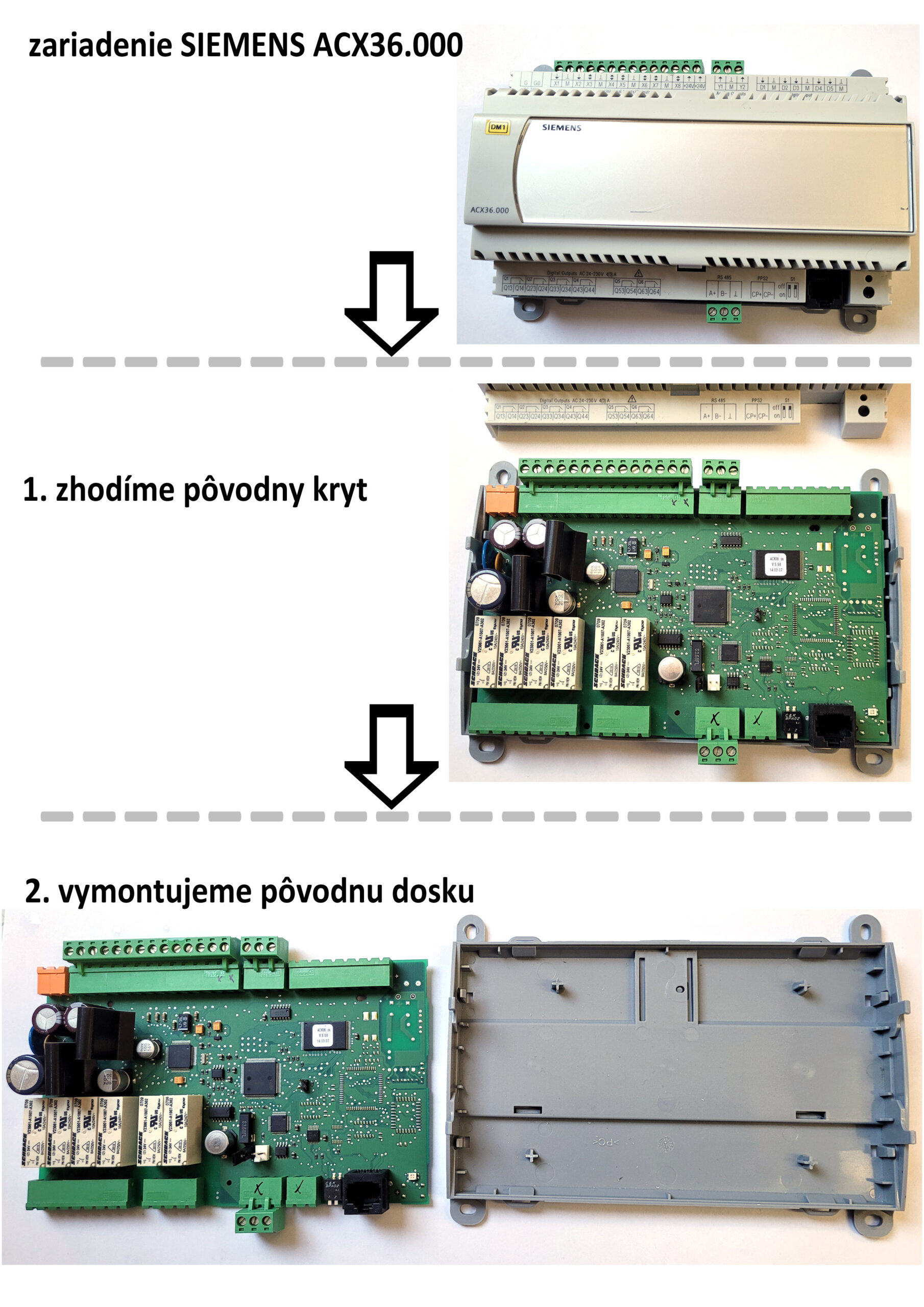

Zariadenie je Plug & play, tz. pôvodné zariadenie sa odpojí a nové zariadenie sa pripojí na existujúce konektory.
Oproti pôvodnému zariadeniu, je rozšírené o ovládacie tlačidlá a zobrazovací display, kde sa dajú meniť jednotlivé parametre priamo.
V teplárenstve MIKROTERM 05 LAN S zaručuje kvalitnú a ekonomickú reguláciu vykurovacej sústavy pri podmienke zaručenia požadovanej tepelnej pohody, zaručuje optimálny pracovný režim riadenej technológie a automatické nastavovanie žiadanej teploty kúrenia v týždennom časovom režime podľa želania užívateľa.
Technické riešenie MIKROTERM 05 LAN S umožňuje kompletnú reguláciu okruhov UK, TUV a DOPLŇOVANIE TLAKU.
| Spôsob regulácie ÚK | Ekvitermická s programovým riadením |
| Spôsob regulácie TÚV | EV ventilom na požadovanú teplotu s riadením cirk.čerpadla |
| Spôsob regulácie DOPLŇOVANIE TLAKU | EV ventilom (solenoid) na požadovaný tlak |
| Časové režimy prevádzky | 4 programy v týždennom režime pre ÚK 4 programy v týždennom režime pre TÚV (V každom režime programe je možné voliť teplotné hladiny v 30 minútových intervaloch v rámci týždňa) |
| Vstupy | 7x teplotný vstup pre teplomery Ni1000 1x 0 – 10 VDC 5x DIGITAL 24V AC/DC |
| Výstupy | 6x reléový výstup čistý kontakt (typ relé V230061-A1005-A302) 3x výstupy pre servopohon 0 – 10 VDC |
| Ovládanie | 8 – tlačidlová klávesnica |
| Zobrazovanie údajov | Štvorriadkový podsvietený 16 znakový alfanumerický displej |
| Príslušenstvo | Polovodičové teplotné snímače na báze Ni1000 |
| Napájacie napätie | 230V (+ 10%, – 15%), 50Hz Imax 50mA |
| Kategória inštalácie | II. |
| Pracovná teplota | 0 – 50 °C |
| Príkon | 6 VA |
| Krytie: | IP 40 |
| Rozmery | 225 x 200 x 60 mm |
